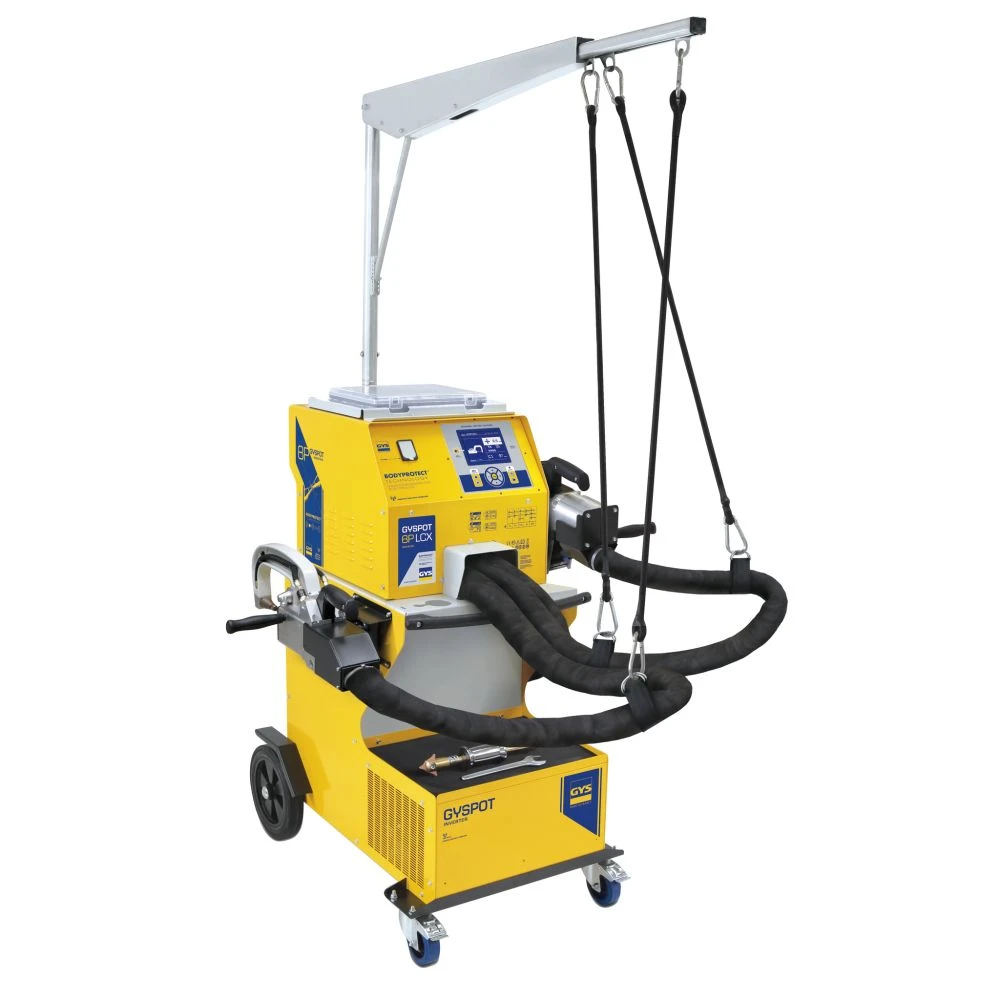

GYS GYSPOT INVERTER BP-LCX-s7 Karosserie Punktschweissanlage – 058781

Der  GYSPOT  INVERTER  BP.LCX  ist  eine  wassergekühlte  Punktschweißmaschine
mit  Schweißstromkabelführung.  Der  maximale Elektroden-Anpressdruck von 550 daN
bei 8 bar und die Schweißleistung von bis zu 13.000 Ampere erfüllt aktuelle
Anforderungen  bei  der  Karosserieinstandsetzung  –  besonders  für  hoch  u.
höchstfeste  Stahlbleche  der  neuen  Kfz-Generationen. Konform mit der
Europäischen Direktive 2004/40/EC (Elektromagnetische Feldbelastung).

BESCHREIBUNG

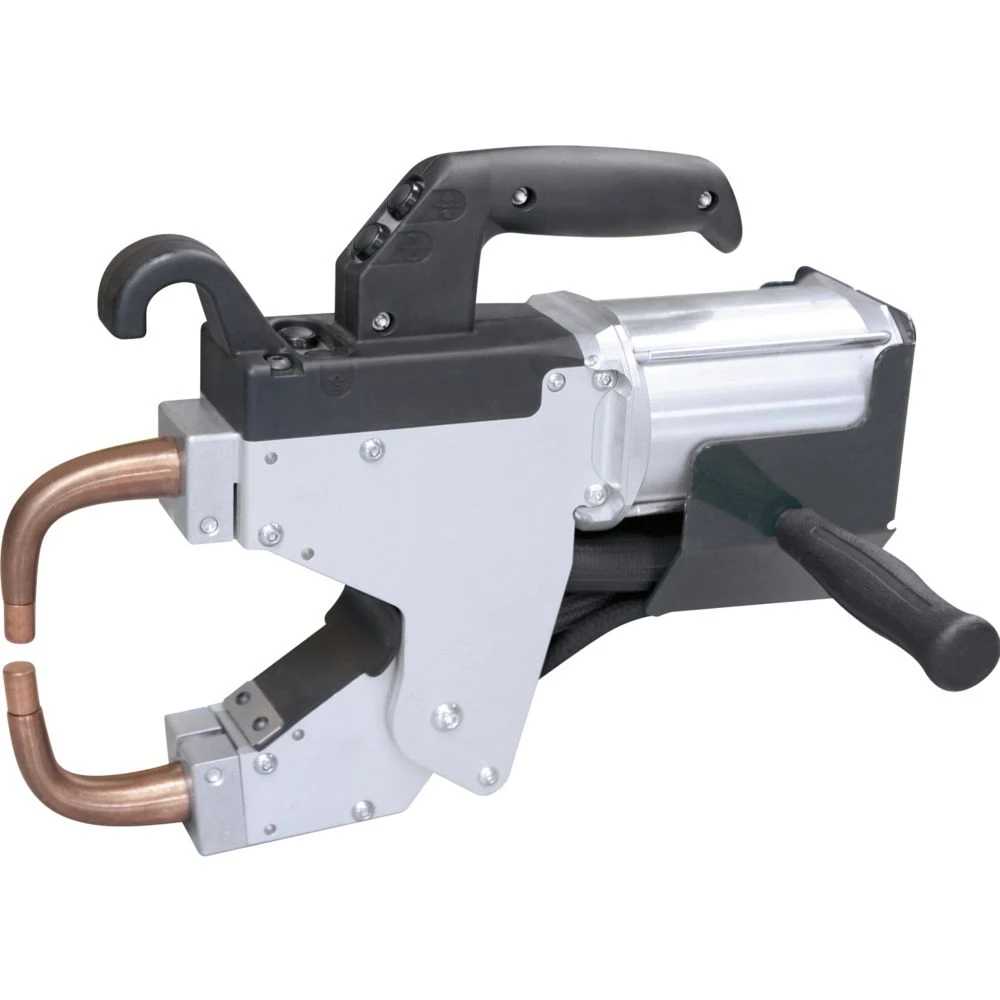

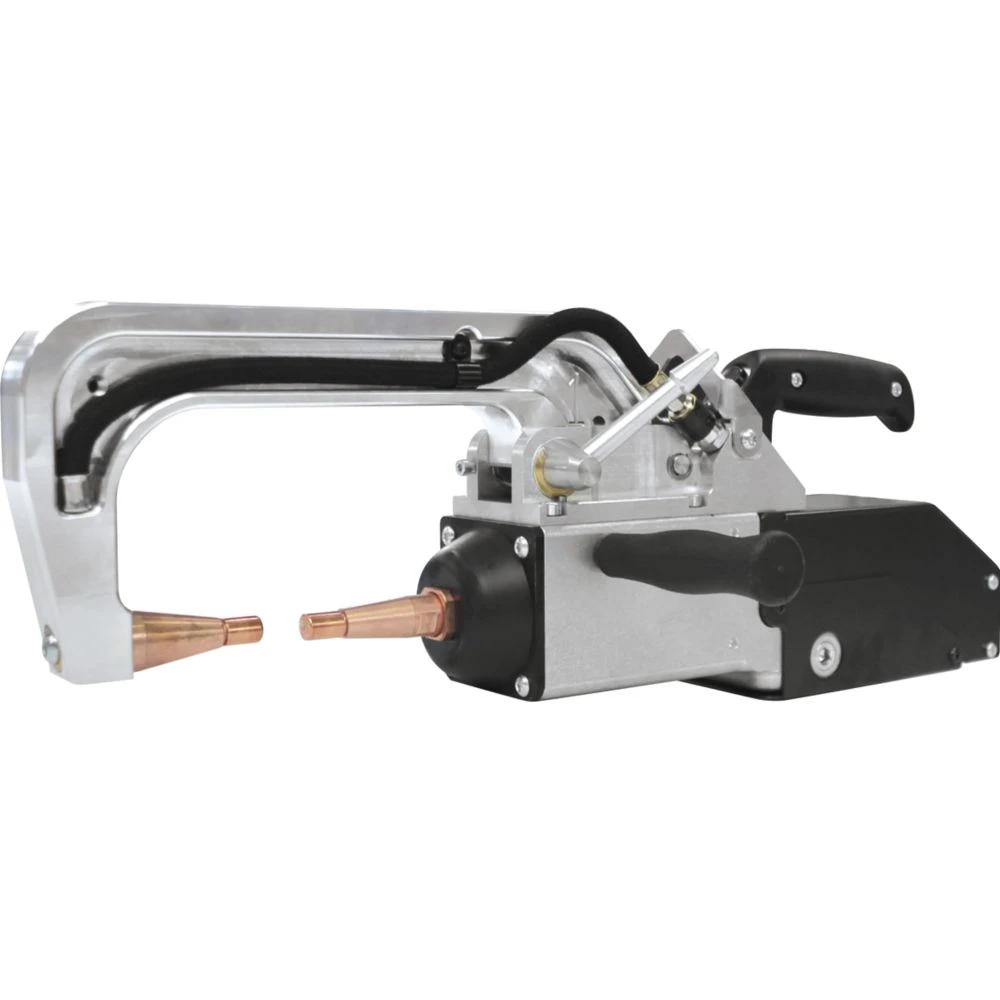

• Leichte (5kg), handliche C- und X-Zangen für alle Punktschweißarbeiten
• Anpreßdruck bei 8 bar: 550 daN
• Monopunktpistole mit 3m Kabel: Schnellausbeulhammer (Stern);
  Anschweißen von Scheiben, Nieten, Bolzen, Muttern, Welldraht, Ausziehbits;
  Schrumpfen, Tempern, Härten (Kohleelektrode)
• Integrierter programmgesteuerter Ausbeulspotter
• Stabiler Teleskopausleger mit Kabelsupport
• Zubehörkasten

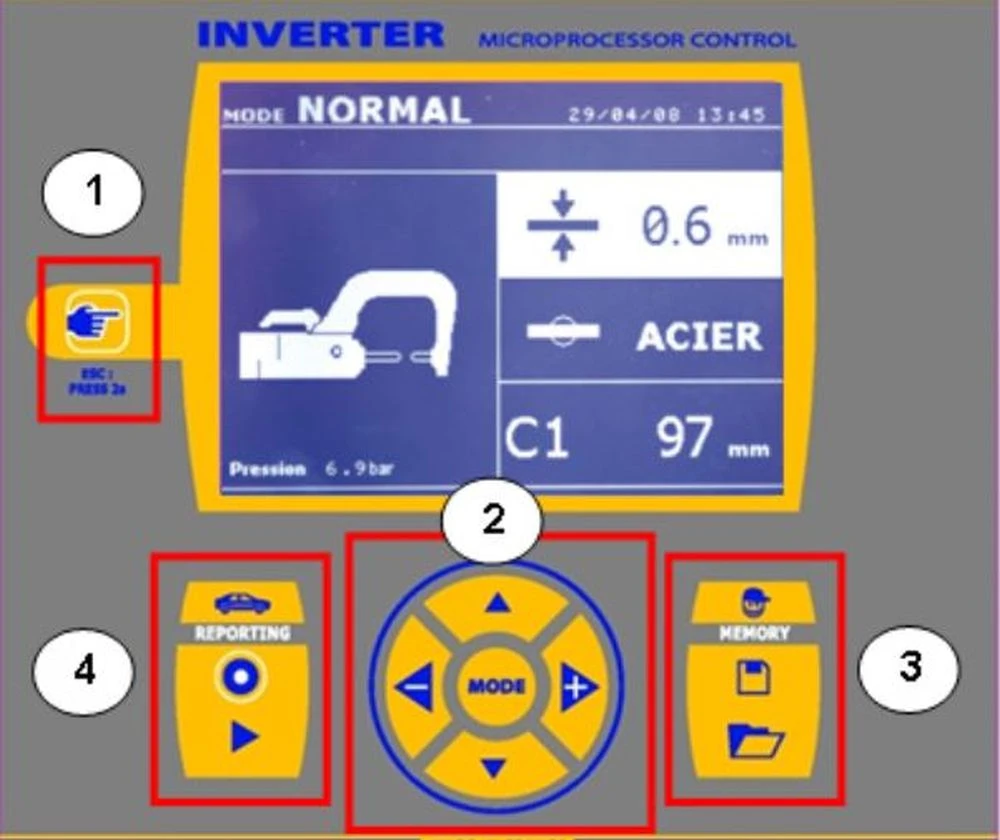

• Großes 6” Kontrolldisplay
• Fernbedienung an der Punktschweißzange

LEISTUNG

• Schweißstrom:
– Schweißleistung bis 13.000 Ampere
– Digitale Anzeige des Ist-Schweißstroms
– Warnton bei Sollwertunterschreitung
– Konstantstromüberwachung (Standardmodi)
• Elektroden-Anpressdruck:
– Anpressdrucküberwachung
– Digitale Anzeige des Ist-Anpressdrucks
– Zangenleichtgewicht: 5kg
– Hoher Anpressdruck: max. 550 daN/ 8 Bar
– Flüssigkeitsgekühlt bis in die Elektrodenkappen
– Warnton bei Anpressdruckunterschreitung

BEDIENEINHEIT

• «AUTO-MODUS» Automatisches Schweißen ohne Parametereinstellung.

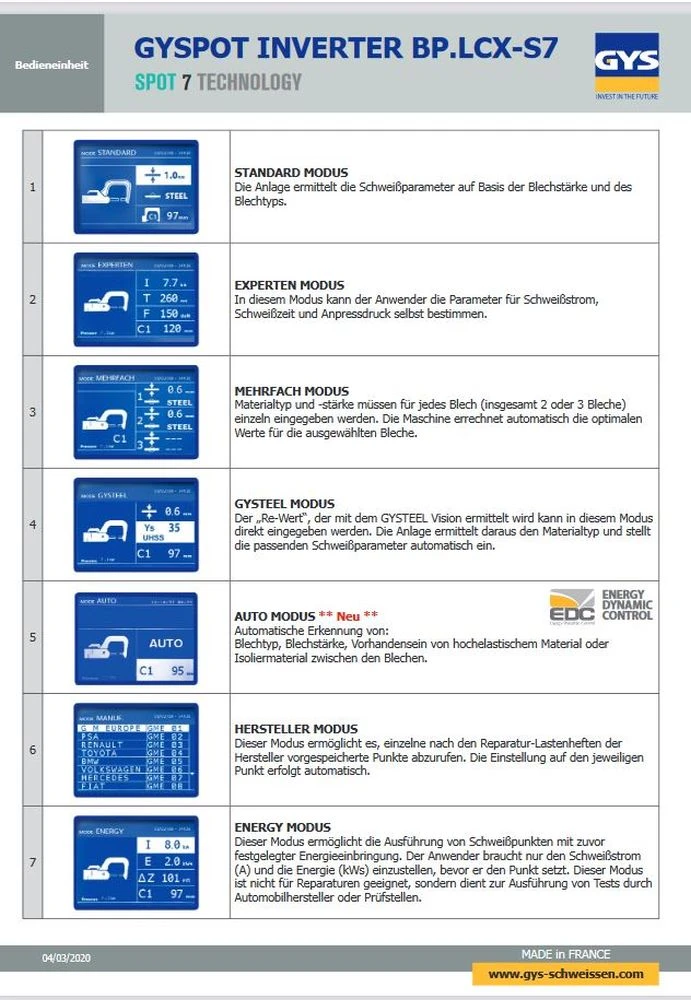

• 7 Eingabemodi zur Erfüllung aller Anforderungen
• Benutzerfreundliche, intuitive Menüführung über 6” Display
• Abspeicherung von anwendererstellten Parametersätzen
• «HERSTELLER-MODUS» m. updatefähigen KFZ-Herstellerparametern
• Einfache Einstellung über nur 2 Parameter (Blechstärke u. Typ)

SCHWEISSDATENERFASSUNG

• Alle relevanten Schweißdaten können auf SD-Karte gespeichert und bei
  Bedarf auf einen PC übertragen und bearbeitet werden.

Technische Daten:

– Betriebsspannung: 400 V
– Absicherung: 32 A (D)
– Max. geregelter Schweißstrom: 13000A
– Zangenanpressdruck: 550 daN @ 8 bar
– Nennspannung: 16 V
– Schutzart: IP21
– Abmessungen: 65 x 80 x 205 cm
– Gewicht: 180 kg

Lieferumfang:

– GYS GYSPOT INVERTER BP-LCX-s7
– X-1 Bügel
– C1 Bügel
– Monopunktpistole
– Massekabel

Artikel-Nr.:

GYS-058781

Alternative Nr.:


GYS 058781

Hersteller-Nr.:


058781

EAN:


3154020058781
